SY-G高性能膨脹抗裂劑
1、產品特點：
1）發揮著獨特的“膨脹補償收縮”的功效：混凝土在硬化過程中會產生自收縮、溫差收縮和干縮，在鋼筋等限制下便產生收縮拉應力，當其超過混凝土的抗拉強度極限值時，就會產生開裂。為了減少和防止混凝土的開裂，用 SY-G高性能膨脹抗裂劑配制補償收縮混凝土是一個很好的抗裂方法。SY-G高性能膨脹抗裂劑摻入到混凝土中，由于鋼筋的約束使混凝土產生限制膨脹，發揮著獨特的“膨脹補償收縮”的功效，有利于防止混凝土收縮和開裂，增加混凝土的密實度，提高混凝土的抗彎拉強度和抗滲性能等，從而提高混凝土的耐久性。
2）簡化施工工藝：用SY-G高性能膨脹抗裂劑配制補償收縮混凝土，具有優異的抗裂防滲性能，是理想的混凝土結構自防水材料，地下建筑物使用SY-G型高性能膨脹抗裂劑配制補償收縮混凝土，能夠有效地解決膨脹加強帶取代后澆帶施工工藝，不但縮短了建設工期，而且節約了工程造價，防水年限也與建筑結構使用壽命相同。
3）裂縫的自愈合性能：用SY-G高性能膨脹抗裂劑配制的補償收縮混凝土自愈合能力要比普通混凝土強，這是因為，在裂縫的斷裂面，補償收縮混凝土可以產生更多的膨脹性的水化產物，其次，當有水時，斷裂面處的混凝土會產生更大的膨脹變形，再則，因膨脹產生的自應力也會進一步提高裂縫的愈合能力，普通混凝土也具有這種性能，但是補償收縮混凝土自愈合能力比普通混凝土更強。

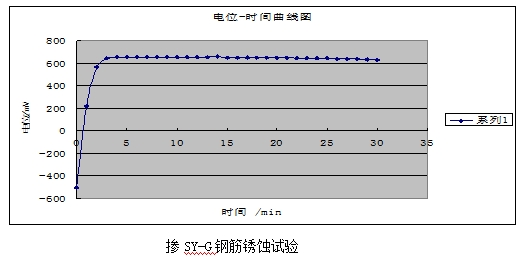

4）對鋼筋無銹蝕：根據GB8076-2008附錄B規定的鋼筋銹蝕快速試驗方法（新拌砂漿法），內摻10%的SY-G型高性能膨脹抗裂劑，設計配合比為：水泥質量500g，標準砂1000 g，用水量250mL，采用電極電位方法，進行試驗，實驗結果如圖，屬于無害特征曲線，表明摻膨脹劑后不會導致鋼筋銹蝕。
2、 產品指標：
1）使用摻量：占混凝土中膠凝材料總量的8％～12％；
2）限制膨脹率：水中7d≥0.025%，空氣中21d≥-0.020%；
3）凝結時間：初凝≥45 min，終凝≤600min；
4）與各種化學外加劑相容性良好，加入到混凝土中不會改變原混凝土的凝結時間。
3、產品檢測標準：GB23439-2009。
